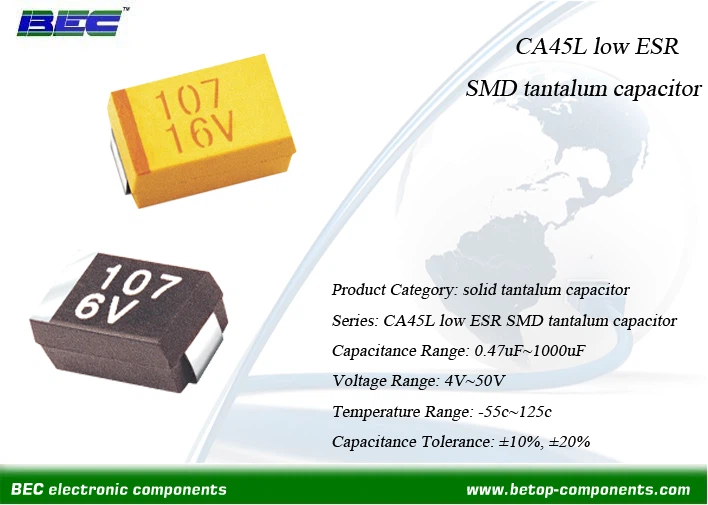

En CA45L lav ESR (Equivalent Series Resistance) SMD tantalkondensator produceret af BEC er en kompakt elektronisk komponent, som kan give stabil energilagring med mulig minimal intern modstand. Sammenlignet med generelle SMD-tantalkondensatorer har denne serie af produkter væsentligt lavere ESR, hvilket gør den ideel til høj-filtrering, afkobling og strømforsyning i rum-begrænsede, høje-kredsløb. De har bedre effektivitet, men mindre varme end traditionelle tantalkondensatorer. CA45L lav ESR SMD tantalkondensatorer er gode valg i bilindustrien, rumfart, medicinsk industri. Findes også almindeligt i DC/DC-konvertere, der bruges til stabil energi til spændingsregulering.
Grundlæggende parametre
|
Produktkategori |
CA45L lav ESR SMD tantal kondensator |
|
Kapacitansområde |
0,47UF~1000UF |
|
Spændingsområde |
4V~50V |
|
Arbejdstemperatur |
-55 grader ~125 grader |
|
Tolerance |
±5%, ±10%, ±20% |
|
Certifikat |
RoHS, REACH |
|
Ansøgninger |
Bilindustrien, bærbar elektronik, medicinsk udstyr, telekommunikation, rumfartsindustrien |
Karakteristika
Lav ækvivalent seriemodstand (ESR)
ESR-område: normalt milli Ohm(mΩ) niveau (1-100mΩ ved 120/100 KHz, 25 grader), langt lavere end standard tantalkondensatorer (som ofte er hundredvis af mΩ) og sammenlignelig med lave ESR keramiske kondensatorer, men med højere kapacitansdensitet.
Høj kapacitansdensitet
Langt højere kapacitans pr. volumenenhed end MLCC og elektrolytiske kondensatorer i samme SMD-fodaftryk, f.eks. 0805-størrelse, kan en SMD-tantalkondensator tilbyde op til 100µF, mens MLCC af samme størrelse når maksimalt 10µF).
Høj pålidelighed
Længere levetid (10.000 eller flere timer ved nominel spænding og temperatur, op til 100.000 timer med nedsat spænding); lavere fejlrate (FIT rate<100 at 25°C, per MIL-HDBK-217 grade).
Modstandsdygtig over for fugt (IPC/JEDEC fugtfølsomhedsniveau, MSL 3 eller 1) – velegnet til reflow-lodning uden for-opvarmning (til MSL 1) eller med minimal for-}opvarmning (MSL 3).
Produktionsproces
Dele af vores produktionsfaciliteter
FAQ
Q1: Hvorfor er ESR-værdien af min kondensator steget efter lodning?
A1: Overdreven termisk belastning (bølgelodning, længere reflow-spidstemperatur end hvad den burde være, eller flere reflow-passager) vil forårsage dielektrisk revnedannelse eller termineringsskade. Brug kun reflow-lodning og følg producentens termiske profil.
Q2: Hvad er den mest mulige årsag til, at min lav-ESR-tantalkondensator fejlede kortslutning?
A2: Sandsynligvis 90 % eller mere af kortslutningsfejl skyldes manglende spændingsnedsættelse (fungerer ved/over nominelle spændinger) eller spændingstransienter (spidser i strømskinnen). Tjek dit kredsløbs spidsspænding og implementer 30–50 % spændingsreduktion for kondensatoren.
Q3: Hvad er de primære anvendelser for lav ESR SMD tantalkondensatorer?
A3: Strømforsyning/DC-DC-konverterfiltrering/afkobling (smartphones, bærbare computere, industrielle strømforsyninger).
Batteridrevne-enheder (wearables, IoT-sensorer, bærbart medicinsk udstyr)
Bilelektronik (ADAS, infotainment, drivlinje)
Industriel automation (PLC'er, motordrev, sensormoduler)
Telekommunikationsudstyr som routere og modemer.
